Nadzór instalacji PV o mocy do 200 kW
ZASTOSOWANIE STEROWNIKA Z RODZINY TELX DO NADZORU INSTALACJI O MOCY DO 200 KW PRZYŁĄCZANEJ DO SIECI NISKIEGO NAPIĘCIA
Rozwiązanie przedstawione poniżej spełnia warunki zdalnego nadzoru i sterowania minifarmy PV wymagane przez OSD.
Sterownik rodziny TELX realizuje następujące zadania:
- Pomiary prądów i napięć w miejscu przyłączenia instalacji PV do sieci
- Załączanie i wyłączanie generacji poprzez oddziaływanie na łącznik sprzęgający
- Komunikację z urządzeniami instalacji PV (inwerter, SmartLoger) w standardzie MODBUS lub SUNSPEC (złącze RS485) w celu sterowania płynnego mocami P i Q z poziomu dyspozytora OSD (system SCADA).
- Komunikację z systemem SCADA OSD w protokole DNP 3 dla transmisji online pomiarów I, U, P, Q (niezależnie dla każdej fazy) i poleceń sterowniczych (płynna regulacja P i Q minifarmy, zdalne wyłączenie i załączenie generacji)
- Realizacja zabezpieczeń i automatyk wymienianych w warunkach przyłączenia wymaganych przez OSD ( z możliwością konfiguracji – również zdalnej)
- Zasilanie awaryjne sterownika z bloku pojemnościowego po zaniku napięcia zasilającego (pierwsze 2 minuty)
Opcjonalnie Firma ALFA POWER oferuje:
- Udział w rozruchu instalacji ( w tym próby funkcjonalne z OSD)
- Edycję instalacji w systemie SCADA OSD
- Implementację w sterowniku uzgodnionego z inwestorem algorytmu oddziaływania na generację (np. blokada wprowadzania mocy do sieci itp.)
- Dostawę systemu MiniLvs dla pełnego monitoringu instalacji przez inwestora (system może obsługiwać kilka instalacji jednocześnie)
- Doradztwo dla projektantów przy wyborze producenta inwerterów
Wyłącznik sprzęgający instalację PV z siecią OSD ze zdalnym nadzorem - przykłady realizacji
Realizacje przedstawione poniżej spełniają warunki zdalnego nadzoru i sterowania minifarmy PV wymagane przez OSD.
Inteligentne sieci elektroenergetyczne

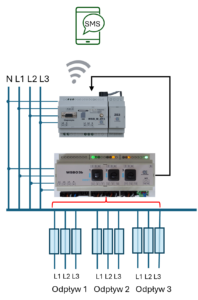

ZDALNY MONITORING RODZIELNIC I PUNKTÓW PRZYŁĄCZENIOWYCH ENERGII ELEKTRYCZNEJ SIECI NISKIEGO NAPIĘCIA
- Kontrola napięć na szynach zasilających
- Kontrola stanu wkładek bezpiecznikowych oraz ciągłości obwodów nN
- Szybka lokalizacja przyczyny braku zasilania odbiorców – prezentacja informacji na mapach terenu
- Niezbędna informacja dla brygad pogotowia do planowania trasy wyjazdów
- Analityka awaryjności nadzorowanej sieci
ZDALNY NADZÓR STACJI TRANSFORAMTOROWEJ SŁUPOWEJ SN/nN
- Monitoring napięcia po stronie SN
- Monitoring stanu łącznika
- Wykonanie sterowań przełącznych np. do sterowania łącznikiem
- Monitoring parametrów sieci (napięć i prądów) po stronie nN
- Alarmy przekroczeń zadanych wartości,
- Transmisja sygnałów z rozdzielni niskiego napięcia, w tym z modułów kontroli stanu wkładek bezpiecznikowych oraz innych czujników np. otwarcia drzwi, systemu wykrywania pożaru itp.
Generacja rozproszona
NADZÓR STACJI ZASILAJĄCEJ OBSZAR NASYCONY GENERACJĄ ROZPROSZONĄ
Monitorowanie obszaru poprzez:
- Monitoring parametrów sieci w polu zasilającym rozdzielnicę nN, w tym mocy z uwzględnieniem kierunku przepływu,
- Nadzór warunków napięciowych i częstotliwościowych,
- Alarmy przekroczeń wartości zadanych,
- Transmisja sygnałów z rozdzielni niskiego napięcia, w tym z modułów kontroli stanu wkładek bezpiecznikowych oraz innych czujników np. otwarcia drzwi, systemu wykrywania pożaru itp.
MONITORING ODZIAŁYWANIA ŹRÓDEŁ OZE NA SIEĆ OSD
Zabezpieczenie integralności i bezpieczeństwa sieci dystrybucyjnej w miejscu przyłączenia mikroinstalacji oraz umożliwienie operatorowi OSD wykonanie zdalnego odłączenia w przypadku, gdy wytwarzanie energii elektrycznej w mikroinstalacji stanowi zagrożenie bezpieczeństwa pracy sieci poprzez:
- Monitoring parametrów sieci OSD w punkcie przyłączenia prosumentów i ich źródeł OZE
- Realizacja automatyk lokalnych
- Odłączanie źródła w sytuacjach patologicznych
- Zezwolenie na wznowienie generacji
- Kontrola napięcia i częstotliwości przed przyłączeniem OZE do sieci w wyniku rozruchu operacyjnego lub ponownego załączenia po wyłączeniu przez automatyki lokalne
- Blokada wykonania zdalnego przyłączenia mikroinstalacji do sieci elektroenergetycznej w sytuacji, gdy obecne jest napięcie po stronie OZE
